電動微小流量調節閥是專門針對微小流量調節而開發的小口徑調節閥，具有體積小、重量輕、性能高、用于微小流量的精確控制等特點，調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生，電動小流量調節閥適用于液體、蒸汽等介質的主流量調節場合，例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。
電動微小流量調節閥概述：
電動微小流量調節閥是專門針對微小流量調節而開發的小口徑調節閥，具有體積小、重量輕、性能高、用于微小流量的精確控制等特點，調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生，電動小流量調節閥適用于液體、蒸汽等介質的主流量調節場合，例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。
電動微小流量調節閥原理：

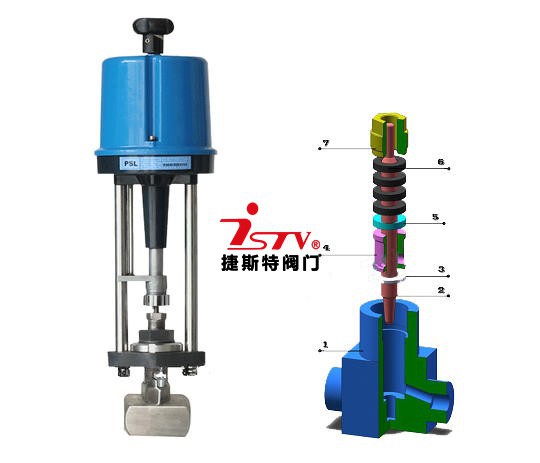

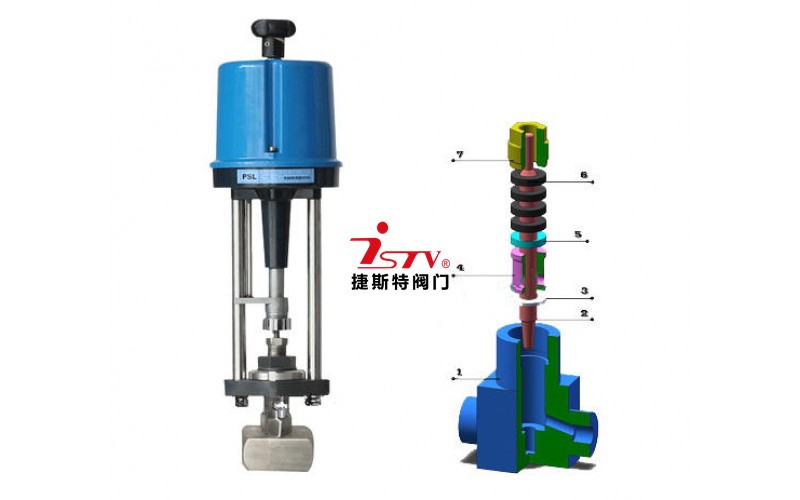

電動微小流量調節閥由電動執行器及小流量調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動微小流量調節閥參數：
| 閥體 | |
| 形 式 | 直通鑄造鐵閥 |
| 公稱通徑 | G1/2"、G3/4" |
| 公稱壓力 | PN16、40、64bar |
| 材 料 | 不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥內組件 | |
| 閥芯型式 | 單座柱塞式閥芯 |
| 流量特性 | 線性特性 |
| 材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電動微小流量調節閥執行器：
| 執行機構 | |||
| 型 式 | 381 LSA-08 | 輸出力推（N） | 800 |
| 最大行程L(mm) | 30 | 工作速度（mm/s） | 4.2 |
| 主要技術參數 | 電源電壓：220W50Hz 輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||
| 防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||
| 環境溫度：-25 +70℃ 環境濕度：≤95% | |||

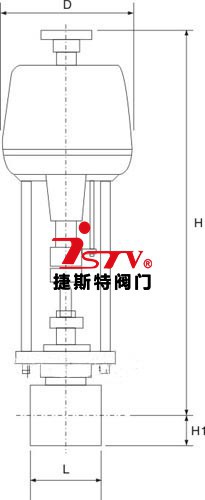

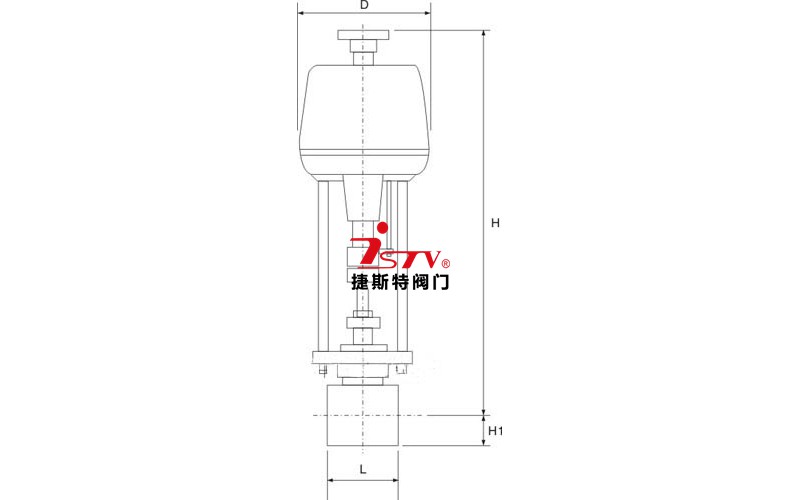

電動微小流量調節閥尺寸：
| 外形尺寸 單位：mm | |||||||
| 公稱通徑 | 閥座直徑 | L | H（mm） | H1 | D | 重量 | |
| DN（mm） | DN（mm） | （mm） | 普通型 | 散熱型 | （mm） | （mm） | （kg） |
| G1/2"、G3/4" | 2~9 | 80 | 437 | 553 | 19 | 225 | 19 |
